Montering av vattenfelsbrytare med läckagesensorer i Björnlunda, Gnesta

Projektet gällde montering av en vattenfelsbrytare med flera läckagesensorer i en villa i Björnlunda, Gnesta. Uppdraget beställdes av en barnfamilj som hade upplevt återkommande fuktindikationer under diskbänken och som ville minimera risken för vattenskador i kök, tvättstuga och vid varmvattenberedare. Arbetet slutfördes under våren 2026 och omfattade både rörinstallation, placering av sensorer och elanslutning av styrcentral.

Så utfördes arbetet

Vid första platsbesöket genomfördes en behovsanalys och en genomgång av husets vatteninstallationer. Placeringar för huvudventilen och vattenmätarkonsolen kontrollerades, och lämpliga sensorpunkter identifierades under diskbänk, bakom diskmaskin, vid tvättmaskin och under varmvattenberedare. Befintliga skåpbottnar mättes upp och underlag för kabeldragning planerades så att installationen skulle bli diskret och servicevänlig.

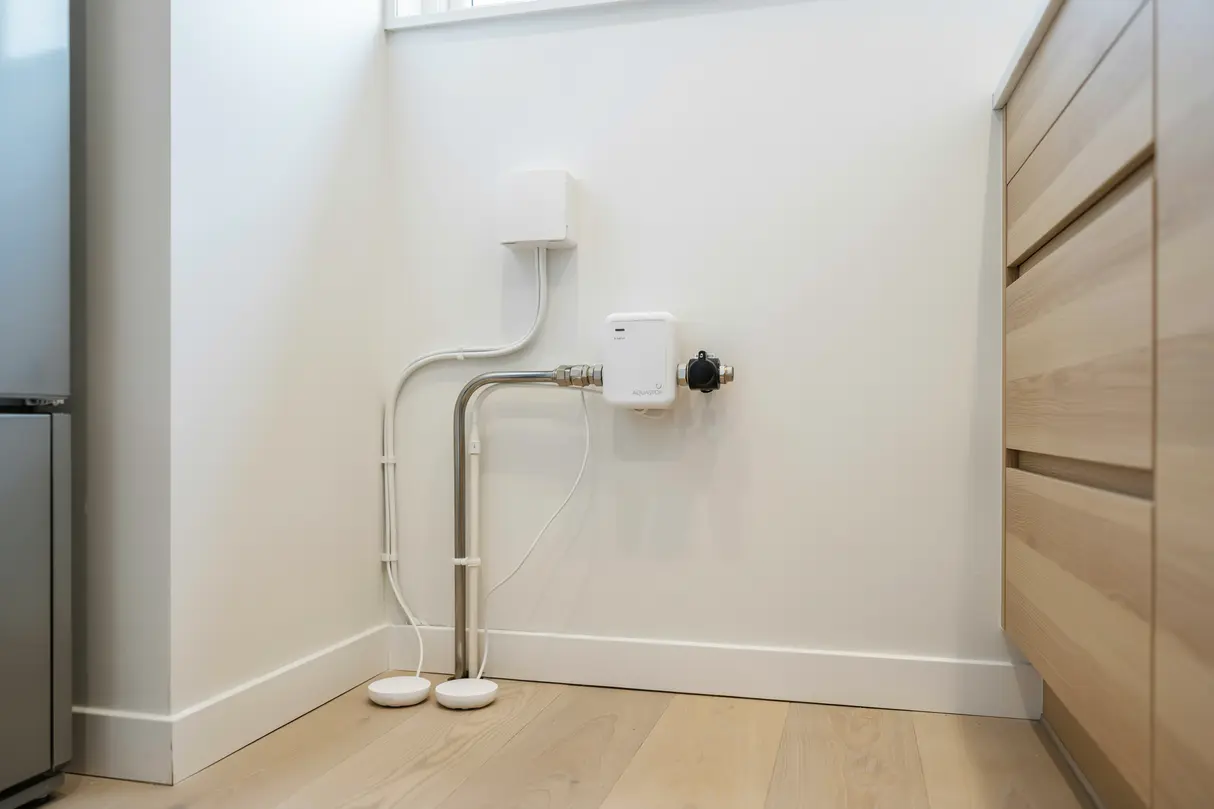

Efter avstängning av inkommande vatten demonterades den gamla kulventilen. En motoriserad avstängningsventil med integrerad vattenfelsbrytare monterades på inkommande ledning, dimension DN20. Anslutningar utfördes med PEX 15 mm och presskopplingar för att uppnå en tät och vibrationssäker lösning. Ventilen placerades med god åtkomst i anslutning till vattenmätaren, och styrcentralen fixerades på vägg i närheten för korta kabeldragningar och enkel översyn.

Fyra trådbundna läckagesensorer monterades på utpekade riskpunkter. Under diskbänken installerades en sensormatta med droppnäsa för att snabbt registrera små läckage. Bakom diskmaskinen lades givaren i framkant för åtkomst vid service. I tvättstugan placerades en sensor intill tvättmaskinens anslutningar och ytterligare en vid varmvattenberedaren. Samtliga sensorkablar drogs skyddat längs socklar och i kabelkanaler, vilket gav en ren installation utan synliga lösa ledningar. Styrkabeln mellan ventilmotor och central kopplades in enligt tillverkarens kopplingsschema. Elanslutningen till 230 V utfördes i samråd med behörig elektriker och dokumenterades i egenkontroll.

Anläggningen trycksattes och täthetsprovades. Därefter genomfördes funktionsprov genom att simulera läckage på varje sensorpunkt. Systemet registrerade larm enligt förväntan och stängde huvudventilen inom inställd tidsfördröjning. Larmindikering och återställning verifierades, och föräldrarna fick genomgång av manuell bypass, larmkvittering och filterrengöring på centralenheten. Installationen följde gällande branschpraxis och monteringsanvisningar, och driftjournal med bilder, komponentlista samt underhållsrutiner lämnades över.

1. 1
   Planering och förarbete

   Fastighetens installationer kartlades, riskpunkter dokumenterades och en installationsplan togs fram. Material beställdes och tider samordnades med behörig elektriker för elanslutning av styrcentralen.

2. 2
   Installation och inkoppling

   Vattnet stängdes av och den motoriserade ventilen monterades på inkommande ledning. Sensorer placerades på överenskomna punkter, kablage drogs i kanaler och styrcentralen kopplades in enligt anvisning. Systemet spänningssattes och grundinställningar lades in.

3. 3
   Provning och överlämning

   Anläggningen tryckprovades och samtliga sensorer testades genom simulerat läckage. Larmtider verifierades, dokumentation överlämnades och kunden instruerades i drift, test och enkel felsökning.
